الدليل النهائي لتصنيع التيتانيوم السويسري للتطبيقات الصعبة

مقدمة: تحدّي التيتانيوم في التصنيع الدقيق

في عالم التصنيع الدقيق شديد التنافسية، لا توجد مواد تُمثّل مزيجاً من الإغراء والتحدّي مثل التيتانيوم. بالنسبة للمهندسين الذين يصممون الجيل القادم من أجزاء الطيران، أو الزرعات الطبية المنقذة للحياة، أو مكوّنات السباقات فائقة السرعة، فإن نسبة قوة التيتانيوم إلى وزنه، ومقاومته للتآكل، وتوافقه الحيوي لا يُضاهى. لكن تحويل سبيكة التيتانيوم الخام إلى مكوّن شديد الصلابة، ذي أشكال متعرجة، ودقة ميكرونية، يتطلب مزيجاً خاصاً من الماكينة، والأدوات، والخبرة. وهنا تصبح دقة التصنيع السويسري للتيتانيوم ليست مجرد خيار، بل ضرورة.

نحن في "فالكون سي إن سي سويس" نخدم مجتمعنا الهندسي من خلال تطوير هذه المعرفة. وبصفتنا ورشة تصنيع سويسري للتيتانيوم رائدة، نعلم أن النجاح يحدث على أساس فهم كيفية تفاعل أداة القطع مع التيتانيوم. هذا الدليل، المكتوب من زاوية مهندس على طاولة العمل، يتناول عناصر التصنيع السويسري للتيتانيوم، وهو مخصص لك.

لماذا التيتانيوم؟ الدوافع المادية لاستخدام التصنيع السويسري لهذا العنصر

هناك مثل قديم في التكنولوجيا: قبل أن يهتم المرء بكيفية القيام بالشيء، يجب أن يفهم لماذا يفعله. التيتانيوم لا يُختار لسهولة قطعه؛ بل يُقطع لأن التطبيق يتطلبه.

• القوة مقابل الوزن: يقدم التيتانيوم، حسب درجته، خصائص قوة مماثلة للعديد من أنواع الفولاذ، مع وزن يقارب النصف تقريباً، مما يجعله مثالياً لأقواس الطائرات، والمثبتات، وأي مكان يكون فيه وزن الأجزاء الدوارة أو المحمولة مهماً.

• مقاومة التآكل والتوافق الحيوي: درجات التصنيع الشائعة مثل Ti-6Al-4V (الدرجة 5) خاملة داخل حدود جسم الإنسان، وتقاوم التآكل من سوائل الجسم والتعقيم، مما يجعلها مثالية للأدوات الجراحية، والمنتجات القابلة للزرع، ومنتجات الأسنان.

• مقاومة الحرارة: يحتفظ التيتانيوم بخصائصه الميكانيكية في درجات حرارة تضعف عندها سبائك الألومنيوم، مما يجعله مناسباً لمكونات الطيران المجاورة للمحركات.

• غير مغناطيسي وموصلية حرارية منخفضة: مرغوب فيه لمعايرة الأجهزة الإلكترونية أو العلمية الصغيرة.

التحدي، مع ذلك، يكمن في الخصائص نفسها التي تجعل التيتانيوم مادة فائقة. الموصلية الحرارية المنخفضة للتيتانيوم تعني أنه مع معدل تغذية غير كافٍ وعمق قطع غير مناسب، تميل الحرارة إلى البقاء عند حافة القطع بدلاً من الانتقال بالكامل إلى الرقاقة، مما يؤدي إلى تآكل سريع. قوته المتزايدة تعني أن قوة كبيرة مطلوبة لقطع المعدن، وهذا، بالإضافة إلى الميل الطبيعي للتصلب بالعمل، يمكن أن يؤدي إلى تشطيب سطحي ضعيف وفشل الأداة إذا لم يُراعَ بشكل صحيح.

الحل السويسري: لماذا المخرطة السويسرية مثالية للتيتانيوم

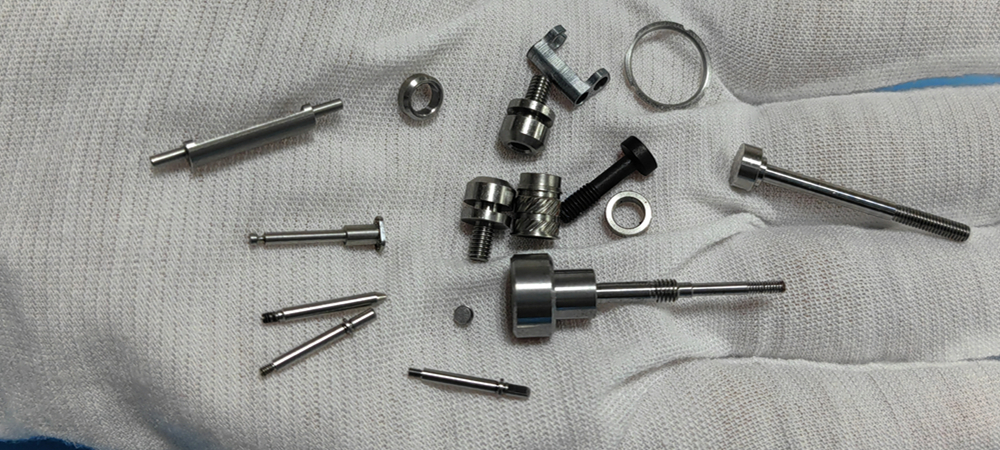

عندما يتعلق الأمر بـ تصنيع أجزاء التيتانيوم الصغيرة بالطريقة السويسرية، لا شيء يُحقق النتائج مثل المخرطة السويسرية. هذا النوع الخاص من مخارط CNC يتجنب ببراعة مشاكل التصنيع الرئيسية التي يقدمها التيتانيوم:

• دعم لا مثيل له: يدعم جلبة التوجيه الخاصة بالمخرطة قطعة الشغل على بُعد مليمترات فقط من عملية القطع. هذا الدعم مهم للغاية عند تصنيع الأجزاء الطويلة الرفيعة المميزة للتصنيع السويسري للتيتانيوم، مثل المسامير والأعمدة والمثبتات. لمنع الاهتزاز والتفاوتات الضعيفة في هذه السبيكة المعروفة بصعوبة تصنيعها، تحتاج إلى صلابة في مخرطتك.

• جاهز للحرارة: يساعد قرب جلبة التوجيه وتوفر سائل التبريد عالي الضغط مباشرة على واجهة القطع في التعامل مع مشكلة حرارة التيتانيوم. إخلاء الحرارة هو مفتاح الحفاظ على عمر الأداة والاستقرار البعدي.

• تزامن المحاور: تجمع مخارط CNC السويسرية الحديثة بين الأدوات الحية والمغازل الثانوية للتصنيع الكامل لأجزاء التيتانيوم الدقيقة في إعداد واحد. التخلص من التعامل مع جزء تيتانيوم مكلف وشبه منتهٍ يعزز الإنتاجية والاتساق والإنتاجية.

غوص عميق في درجات التيتانيوم للتصنيع السويسري

الآن نغوص أعمق في مسألة درجات التيتانيوم المناسبة للتصنيع السويسري. ليس كل التيتانيوم متماثلاً بالطبع، واختيار الدرجة المناسبة هو أول قرار مهم في أي مشروع.

• التيتانيوم التجاري النقي (الدرجات 1-4): أكثر ليونة ومرونة من السبائك. أسهل في التصنيع، لكنه ليس أقوى. يُستخدم للألواح والأنابيب المقاومة للتآكل، وبعض التطبيقات الطبية حيث تكون أقصى قابلية للتشكيل مطلوبة.

• Ti-6Al-4V (الدرجة 5): الفحل العامل في عالم سبائك التيتانيوم، يمثل Ti-6-4 ما يقرب من نصف التيتانيوم المستخدم. توازن ممتاز بين القوة والوزن ومقاومة التآكل. التصنيع السويسري لتيتانيوم الدرجة 5 هو الطلب الأكثر شيوعاً الذي نتلقاه لأعمال الفضاء والطب وأداء السيارات. قابلية التصنيع مقبولة، وتتطلب معايير منضبطة باعتدال.

• Ti-6Al-4V ELI (الدرجة 23): نسخة "منخفضة العناصر البينية جداً" من الدرجة 5. نقاء أعلى، ومتانة كسر متزايدة، وليونة محسنة. الدرجة المثلى للتصنيع السويسري للأجزاء الطبية من التيتانيوم، خاصة الأجهزة القابلة للزرع حيث تكون قضايا التوافق الحيوي وعمر الكسر في غاية الأهمية.

• سبائك أخرى (سبائك بيتا مثل Ti-3Al-8V-6Cr-4Mo-4Zr): قوية جداً، وأكثر مرونة، وقابلية تشكيل على البارد محسنة مع صعوبة تصنيع أكبر. غالباً ما تكون هناك حاجة إلى نهج وانضباط مختلفين تماماً، مع متطلبات صارمة للأدوات ومسار الأداة.

صندوق أدوات المهندس: أفضل الممارسات للتصنيع السويسري للتيتانيوم

النجاح في التصنيع السويسري للتيتانيوم يعتمد على الاهتمام بالتفاصيل. إليك المبادئ التي نعيش بها في "فالكون سي إن سي سويس":

• الأدوات والهندسة: نستخدم أدوات كربيدية عالية الجودة، غير مطلية أو مطلية بطبقة AlTiN، من الحبيبات الدقيقة. الحواف القاطعة الحادة مع زاوية أشعال موجبة وأخاديد مصقولة أمر بالغ الأهمية لتخفيف قوى القطع، والمساعدة في إخلاء الرقاقة. صلابة الأداة حيوية.

• السرعة والتغذية وعمق القطع: المفاتيح هنا هي سرعة سطح منخفضة، ومعدل تغذية مرتفع، وحمل رقاقة مستقر. إذا كنا بطيئين جداً، نحتك ونتسبب في تصلب العمل؛ وإذا كنا سريعين جداً، نبني حرارة إلى مستويات مدمرة. بالانتقال إلى الحالة الأكثر ليونة للقطع تحت منطقة التصلب بالعمل، نحافظ على قطع سريع نسبياً مع تغذية ثابتة وقوية. الحرارة الكامنة المتولدة تذهب إلى إعادة تموضع المادة، ونحصل باستمرار على رقاقة "سهلة" بأبعاد يمكن التنبؤ بها وصلابة منخفضة نسبياً.

• التحكم في الرقاقة وإخلائها: خادمنا الأمين، الرقاقة، يعمل كوسيلتنا الأساسية لإزالة الحرارة. نتفاوض على المعلمات لإنتاج رقاقة تلتف إلى شكل "6" أو "9" محدد جيداً ينكسر بشكل نظيف. تشكيل الرقاقة المستمرة "عش الطائر" انتحاري، مما يخاطر بالتفاف الرقاقة حول الجزء وتلفه لاحقاً، أو توقف زائد. تم ضبط أنظمة سائل التبريد عالي الضغط لدينا لتجنب ذلك، حيث تقذفها فوراً!

• التثبيت وحمل الشغلة: نتجاوز جلبة التوجيه إلى أدوات وتجهيزات مخصصة مقساة لضمان استقرار التثبيت، لأن أي اهتزاز ينتقل إلى الجزء وبالتالي يطيل عمر الأداة أو يضر بتشطيب السطح.

مثال تطبيقي: مكون زرع طبي

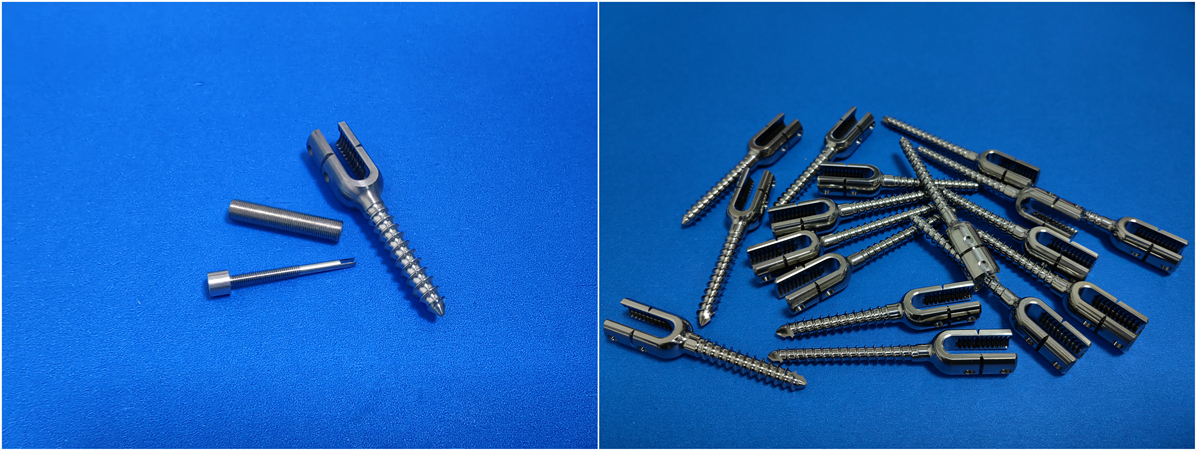

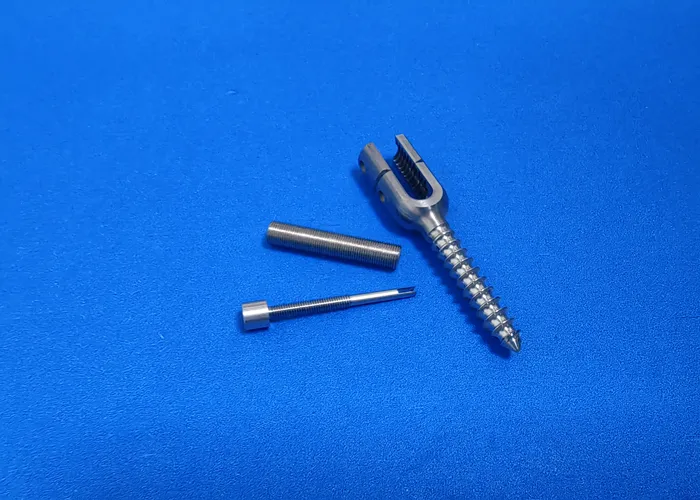

خذ جهاز دمج الفقري هذا: مسمار معقد وصغير يتطلب خيوطاً دقيقة ووصولاً تشريحياً أثناء ربطه. تم تشكيله من Ti-6Al-4V ELI (الدرجة 5).

التحدي:

سطح خالٍ من العيوب للتوافق الحيوي، تفاوتات ±0.005 مم على ميزات معينة، وعدم وجود احتمالية لعيوب مثل التشققات الدقيقة والإجهاد المتبقي الذي يؤدي إلى فشل في الجسم الحي.

حلنا في التصنيع السويسري:

• شهادة المواد: قضيب مخزون، سبيكة تيتانيوم 5-5-5 متوافقة مع ASTM F136، دفعات قابلة للتتبع.

• تصميم العملية: برمجة CAM باستخدام مسارات طحن ترخوخية للجيوب، مما يؤدي إلى تلامس أداة ثابت وتوزيع للحرارة (وتشطيب سطحي غير مشوه). تدوير الخيوط اللولبية يؤدي إلى خيط أقوى وأكثر دقة.

• الفحص أثناء العملية: يتم "قياس" الأجزاء بين العمليات للتأكد من أن الميزات ضمن المواصفات قبل الوصول إلى التصنيع النهائي. لا نريد أجزاء بهذه التكلفة أن تخرج عن المواصفات.

• المعالجة البعدية: تتم إزالة النتوءات وتنظيف الأجزاء وتخميلها وفقاً للمعايير الطبية للنظافة.

هذا المستوى من التصنيع السويسري الدقيق للتيتانيوم المتحكم فيه والخبير هو ما يحول التصميم إلى جهاز موثوق ومعزز للحياة.

الشراكة مع ورشة التصنيع المناسبة: معايير الاختيار الرئيسية

نظراً للتعقيدات والتكاليف التي تنطوي عليها، فإن اختيار شريكك لـ التصنيع السويسري للتيتانيوم في الصين أو أي مكان آخر هو قرار استراتيجي. ابحث عن:

الخبرة الشفافة: يجب أن يتحدثوا بثقة عن استراتيجيات الأدوات، وإدارة الحرارة، وتشكيل الرقاقة، وليس فقط تقديم سعر.

• المعدات المتخصصة: اسأل عن قدرات الماكينة، وأنظمة سائل التبريد عالي الضغط (1000 رطل لكل بوصة مربعة كحد أدنى)، وتقنية المغزل المصممة للمواد الصلبة.

• البنية التحتية للجودة: القياس أثناء العملية، وفحص CMM بعد العملية، وعمليات شهادة المواد كلها ضرورية. شهادات ISO 9001 و 16949/ISO 13485 هي مؤشرات قوية على النهج المنهجي.

• مدخلات التصميم من أجل قابلية التصنيع (DFM): الشريك الحقيقي سيراجع رسوماتك مبكراً، ويق
